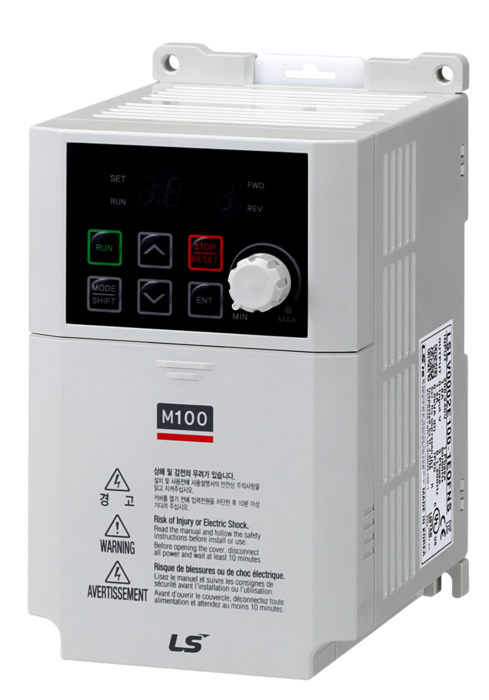

LSLV M100

Výkon:

0.1~2.2kW

Vstup:

1x200~240V

Výstup:

3x0~Vstupní napětí

Frekvenční měnič pro trojfázové asynchronní motory (skalární U/F řízení nebo kompenzace skluzu).

Výrobce: LS Electric / Korea

Specifikace

Model LSLV ___M100-1EOFN_			0001	0002	0004	0008	0015	0022
Výkon motoru		HP	0.125	0.25	0.5	1.0	2.0	3.0
Výkon motoru		kW	0.1	0.2	0.4	0.75	1.5	2.2
Výstup	Jmenovitý výkon [kVA]		0.3	0.6	0.95	1.9	3.0	4.5
	Jmenovitý proud [A]		0.8	1.4	2.4	4.2	7.5	11.0
	Frekvence [Hz]		0~400Hz
	Napětí [V]		3 fázové 200~240V
Vstup	Napětí [V]		1 fázové 200~240Vac (-15%~+10%)
	Frekvence [Hz]		50~60Hz(±5%)
	Jmenovitý proud [A]		1.0	1.8	3.7	7.1	13.6	18.7
Typ chlazení			přirozené		nucené: ventilátor
Hmotnost (kg)			0.66		1.0		1.45

Prostředí
Teplota okolí *1)	-10~50℃ (14~122℉) - okolní teplota pod podmínkou, že není led nebo mráz
Vlhkost	Relativní vlhkost méně než 95% (nekondenzující)
Skladovací teplota	-20~65℃ (-4~149℉)
Umístění	V bezprašném prostředí neobsahujícím agresivní plyny a tekutiny, kde nedochází ke kondenzaci vlhkosti
Nadmořská výška / Vibrace	Max. 1000m nad mořem, Max. 9.8m / sec2 (1G) nebo méně
Tlak	70~106 kPa

*1) Měnič 0.1~0.2kW lze provozovat do maxima 50℃. Při trvalém provozování nad 40℃ však může dojít ke zkrácení životnosti.

Dva způsoby řízení: skalární U/f nebo kompenzace skluzu
Integrovaný potenciometr
Integrovaný operátorský panel
Přetižitelnost 150% / 1 min.
Maximální výstupní frekvence 400Hz
Proudová limitace při rozběhu, doběhu a ustáleném chodu
Nastavitelný modulační kmitočet 1~15kHz
Automatické / manuální zesílení kompenzace momentu
JOG funkce
Vyhledávání frekvence
Integrovaný PID regulátor
Volba "S" křivky
Přednastavitelné frekvence
Možnost nastavení zakázaných frekvencí (3 skoky)
3 NPN/PNP programovatelné digitální vstupy (ve verzi měniče bez komunikace)
5 NPN/PNP programovatelných digitálních vstupů (ve verzi měniče s komunikací)
Analogové vstupy 0÷10V / -10÷10V / 0÷20mA
Uchycení na DIN lištu
1 multifunkční výstup: otevřený kolektor / 1 multifunkční výstup: relé (ve verzi měniče bez komunikace)
2 multifunkční výstupy: relé (ve verzi měniče s komunikací)
1 analogový multifunkční výstup: 0÷10Vdc
RS485 (ve verzi měniče s komunikací)
Integrovaný vstupní odrušovací RFI-filtr dle EN61800-3, kategorie C
