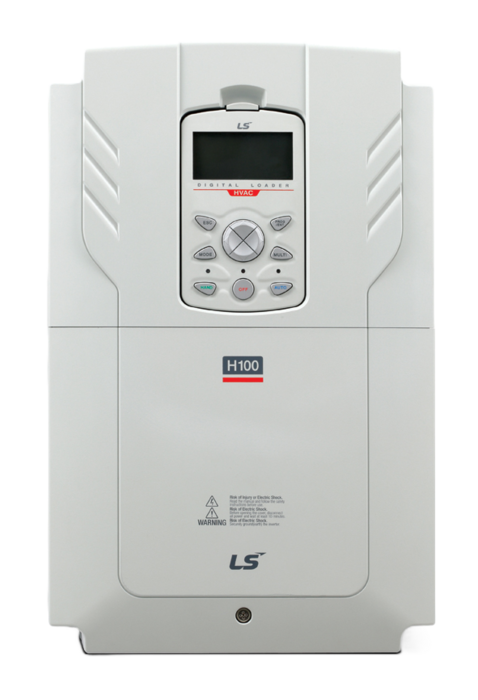

LSLV H100
Výkon:
0.75~500.0kW
Vstup:
3x200~240V, 3x380~480V
Výstup:
3x0~Vstupní napětí
Frekvenční měnič pro asynchronní motory (skalární U/F řízení, kompenzace skluzu, vodárenské aplikace). Speciální funkce HVAC!!!
- Rozsah vstupního napětí:
3 fázové 200~240VAC: 0.75~18.5kW
3 fázové 380~480VAC: 0.75~500.0kW
Výrobce: LS Electric / Korea
Specifikace
Výkonová řada frekvenčních měničů LSLV H100
3-fáze 200V (0.75~18.5kW)
| LSLV ____ H100-2____ | 0008 | 0015 | 0022 | 0037 | 0055 | 0075 | 0110 | 0150 | 0185 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Výkon motoru | HP | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 |
| kW | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | |
| Výstup | Zdánlivý výkon [kVA] | 1.9 | 3.0 | 4.5 | 6.1 | 8.4 | 11.4 | 16.0 | 21.3 | 26.3 |
| Jmenovitý proud [A] | 5.0 | 8.0 | 12.0 | 16.0 | 22.0 | 30.0 | 42.0 | 56.0 | 69.0 | |
| Frekvence [Hz] | 0~400Hz | |||||||||
| Výstupní napětí [V] | 3x0~vstupní napětí | |||||||||
| Vstup | Napětí [V] | 3-fázové 200~240VAC (-15%~+10%) | ||||||||
| Frekvence [Hz] | 50~60Hz(±5%) | |||||||||
| Jmenovitý proud [A] | 4.9 | 8.4 | 12.9 | 17.5 | 23.7 | 32.7 | 46.4 | 62.3 | 77.2 | |
| Hmotnost [kg] | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 4.6 | 7.1 | |
3-fáze 400V (0.75~22.0kW)
| LSLV ___H100-4___ | 0008 | 0015 | 0022 | 0037 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Výkon motoru | HP | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 |
| kW | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | 22.0 | |
| Výstup | Zdánlivý výkon [kVA] | 1.9 | 3.0 | 4.5 | 6.1 | 9.1 | 12.2 | 18.3 | 23.0 | 29.0 | 34.3 |
| Jmenovitý proud [A] | 2.5 | 4.0 | 6.0 | 8.0 | 12.0 | 16.0 | 24.0 | 30.0 | 38.0 | 45.0 | |
| Frekvence [Hz] | 0~400Hz | ||||||||||
| Napětí [V] | 3x0~vstupní napětí | ||||||||||
| Vstup | Napětí[V] | 3-fázové 380~480VAC (-15%~+10%) | |||||||||
| Frekvence [Hz] | 50~60Hz(±5%) | ||||||||||
| Jmenovitý proud [A] | 2.4 | 4.2 | 6.5 | 8.7 | 12.2 | 17.5 | 26.5 | 33.4 | 42.5 | 50.7 | |
| Hmotnost [kg] | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.4 | 4.6 | 4.8 | 7.5 | |
3-fáze 400V (30.0~90.0kW)
| LSLV ___H100-4___ | 0300 | 0370 | 0450 | 0550 | 0750 | 0900 | |
|---|---|---|---|---|---|---|---|
| Výkon motoru | HP | 40.0 | 50.0 | 60.0 | 75.0 | 100.0 | 125.0 |
| kW | 30.0 | 37.0 | 45.0 | 55.0 | 75.0 | 90.0 | |
| Výstup | Těžká zátěž(HD) | 46.5 | 57.1 | 69.4 | 82.0 | 108.2 | 128.8 |
| Jmenovitý proud [A] | 61.0 | 75.0 | 91.0 | 107.0 | 142.0 | 169.0 | |
| Frekvence [Hz] | 0~400Hz | ||||||
| Napětí[V] | 3-fáze 380~480V | ||||||
| Vstup | Napětí[V] | 3-fáze 380~480VAC (-15% ~ +10%) | |||||
| Frekvence [Hz] | 50~60Hz(±5%) | ||||||
| Jmenovitý proud[A] | 69.1 | 69.3 | 84.6 | 100.1 | 133.6 | 160.0 | |
| Hmotnost [kg] | 7.5 | 26.0 | 35.0 | 35.0 | 43.0 | 43.0 | |
3-fáze 400V (110.0~500.0kW)
| LSLV ___H100-4___ | 1100 | 1320 | 1600 | 1850 | 2200 | 2500 | 3150 | 3550 | 4000 | 5000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Výkon motoru | HP | 150.0 | 200.0 | 250.0 | 300.0 | 350.0 | 400.0 | 500.0 | 550.0 | 650.0 | 800.0 |
| kW | 110.0 | 132.0 | 160.0 | 185.0 | 220.0 | 250.0 | 315.0 | 355.0 | 400.0 | 500.0 | |
| Výstup | Zdánlivý výkon [kVA] | 170.0 | 201.0 | 248.0 | 282.0 | 329.0 | 367.0 | 467.0 | 520.0 | 587.0 | 733.0 |
| Jmenovitý proud [A] | 223.0 | 264.0 | 325.0 | 370.0 | 432.0 | 481.0 | 613.0 | 683.0 | 770.0 | 962.0 | |
| Frekvence [Hz] | 0~400Hz | ||||||||||
| Napětí [V] | 3x0~vstupní napětí | ||||||||||
| Vstup | Napětí[V] | 3-fázové 380~500VAC (-15%~+10%) | |||||||||
| Frekvence [Hz] | 50~60Hz(±5%) | ||||||||||
| Jmenovitý proud [A] | 215.1 | 254.6 | 315.3 | 358.9 | 419.1 | 469.3 | 598.1 | 666.4 | 751.3 | 938.6 | |
| Hmotnost [kg] | 55.8 | 55.8 | 74.7 | 74.7 | 120.0 | 120.0 | 185.5 | 185.5 | 185.5 | 265 | |
Technická specifikace frekvenčního měniče LSLV H100:
- U/f řízení
- Operátorský panel navržen speciálně pro HVAC
- Krytí IP20
- Vestavěná BACnet komunikace
- LonWorks (volitelně)
- Integrovaný RFI-filtr a DC tlumivka
- "Side by Side" instalace
- Možnost vystrčení chladiče vně rozváděč (při použití Flange), snížení nároků na chlazení rozváděče
- Management životnosti kondenzátorů DC meziobvodu a chladících ventilátorů
- Smart Copier (umožňující přenos parametrů měniče a upgrade firmware měniče)
- Speciální funkce HVAC:
- Řízení více motorů "MMC"
- Časově programovatelné funkce díky vestavěným hodinám (RTC)
- Kompenzace průtoku
- "Soft fill" funkce
- Start / Doběhové rampy
- Doběhová rampa při použití ventilu
- Detekce a čištění ucpaného čerpadla
- "Load Tuning"
- "Fire Mode"
- Zobrazení úspor (čítač)
- Boost, Wake-up funkce
Dokumenty k frekvenčním měničům LSLV H100 ke stažení:
