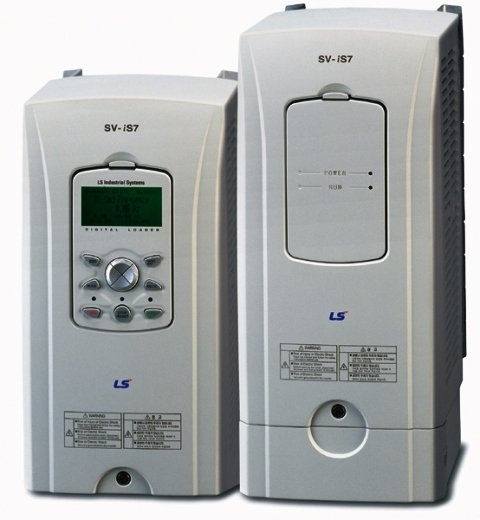

SV iS7
Výkon:
0.75~375.0kW
Vstup:
3x200~240V, 3x380~480V
Výstup:
3x0~Vstupní napětí
Frekvenční měnič pro trojfázové asynchronní motory (skalární U/F řízení nebo vektorové řízení s/bez zpětné vazby).
- Rozsah vstupního napětí:
Trojfázové 200~230V: 0.75~75.0kW
Trojfázové 380~480V: 0.75~375.0kW - Odnímatelný operátorský panel
- Krytí: IP20/IP54 (0.75~22.0kW)
Výrobce: LS Electric / Korea
Výkonová řada frekvenčních měničů Starvert iS7
Model Starvert (SV___iS7-2_)
3-fáze 200V (0.4~22.0kW)
| Model SV____iS7-2_____ | 0008 | 0015 | 0022 | 0037 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Výkon motoru | Těžká zátěž (CT) | (HP) | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 |
| (kW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | 22.0 | ||
| Lehká zátěž (VT) | (HP) | 2.0 | 3.0 | 5.0 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 | 40.0 | |
| (kW) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | 22.0 | 30.0 | ||
| Výstup | Zdánlivý výkon [kVA] | 1.9 | 3.0 | 4.5 | 6.1 | 9.1 | 12.2 | 17.5 | 22.9 |
28.2 |
33.5 | |
| Jmenovitý proud [A] | (CT) | 5.0 | 8.0 | 12.0 | 16.0 | 24.0 | 32.0 | 46.0 | 60.0 | 74.0 | 88.0 | |
| (VT) | 8.0 | 12.0 | 16.0 | 24.0 | 32.0 | 46.0 | 60.0 | 74.0 | 88.0 | 124.0 | ||
| Frekvence [Hz] | 0~400Hz (vektor bez zp. vazby 1:0~300Hz, vektor bez zp. vazby 2, vektor 0.1~120Hz) | |||||||||||
| Napětí [V] | 3x0~vstupní napětí | |||||||||||
| Vstup | Napětí [V] | 3-fázové 200~240VAC (-15%~+10%) | ||||||||||
| Frekvence [Hz] | 50~60Hz (±5%) | |||||||||||
| Jmenovitý proud [A] | (CT) | 4.3 | 6.9 | 11.2 | 14.9 | 22.1 | 28.6 | 44.3 | 55.9 | 70.8 | 85.3 | |
| (VT) | 6.8 | 10.6 | 14.9 | 21.3 | 28.6 | 41.2 | 54.7 | 69.7 | 82.9 | 116.1 | ||
3-fáze 200V (30.0~75.0kW)
| Model SV____iS7-2_____ | 0300 | 0370 | 0450 | 0550 | 0750 | ||
|---|---|---|---|---|---|---|---|
| Výkon motoru | Těžká zátěž (CT) | (HP) | 40.0 | 50.0 | 60.0 | 75.0 | 100.0 |
| (kW) | 30.0 | 37.0 | 45.0 | 55.0 | 75.0 | ||
| Lehká zátěž (VT) | (HP) | 50.0 | 60.0 | 75.0 | 100.0 | 125.0 | |
| (kW) | 37.0 | 45.0 | 55.0 | 75.0 | 90.0 | ||
| Výstup | Zdánlivý výkon [kVA] | 46.0 | 57.0 | 69.0 | 84.0 | 116.0 | |
| Jmenovitý proud [A] | (CT) | 116.0 | 146.0 | 180.0 | 220.0 | 288.0 | |
| (VT) | 146.0 | 180.0 | 220.0 | 288.0 | 345.0 | ||
| Frekvence [Hz] | 0~400Hz (vektor bez zp. vazby 1:0~300Hz, vektor bez zp. vazby 2, vektor 0.1~120Hz) | ||||||
| Napětí [V] | 3x0~vstupní napětí | ||||||
| Vstup | Napětí [V] | 3-fázové 200~240VAC (-15%~+10%) | |||||
| Frekvence [Hz] | 50~60Hz (±5%) | ||||||
| Jmenovitý proud [A] | (CT) | 121.0 | 154.0 | 191.0 | 233.0 | 305.0 | |
| (VT) | 152.0 | 190.0 | 231.0 | 302.0 | 362.0 | ||
Model Starvert (SV___iS7-4_)
3-fáze 400V (0.75~22.0kW)
| Model SV____iS7-4_____ | 0008 | 0015 | 0022 | 0037 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Výkon motoru | Těžká zátěž (CT) | (HP) | 1.0 | 2.0 | 3.0 | 5.0 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 |
| (kW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | 22.0 | ||
| Lehká zátěž (VT) | (HP) | 2.0 | 3.0 | 5.0 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 | 40.0 | |
| (kW) | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | 22.0 | 30.0 | ||
| Výstup | Zdánlivý výkon [kVA] | 1.9 | 3.0 | 4.5 | 6.1 | 9.1 | 12.2 | 18.3 | 22.9 |
29.7 |
34.3 | |
| Jmenovitý proud [A] | (CT) | 2.5 | 4.0 | 6.0 | 8.0 | 12.0 | 16.0 | 24.0 | 30.0 | 39.0 | 45.0 | |
| (VT) | 4.0 | 6.0 | 8.0 | 12.0 | 16.0 | 24.0 | 30.0 | 39.0 | 45.0 | 61.0 | ||
| Frekvence [Hz] | 0~400Hz (vektor bez zp. vazby 1:0~300Hz, vektor bez zp. vazby 2, vektor 0.1~120Hz) | |||||||||||
| Napětí [V] | 3x0~vstupní napětí | |||||||||||
| Vstup | Napětí [V] | 3-fázové 380~480VAC (-15%~+10%) | ||||||||||
| Frekvence [Hz] | 50~60Hz (±5%) | |||||||||||
| Jmenovitý proud [A] | (CT) | 2.2 | 3.6 | 5.5 | 7.5 | 11.0 | 14.4 | 22.0 | 26.6 | 35.6 | 41.6 | |
| (VT) | 3.7 | 5.7 | 7.7 | 11.1 | 14.7 | 21.9 | 26.4 | 35.5 | 41.1 | 55.7 | ||
3-fáze 400V (30.0~375.0kW)
| Model SV____iS7-4_____ | 0300 | 0370 | 0450 | 0550 | 0750 | 0900 | 1100 | 1320 | 1600 | 1850 | 2200 | 2850 | 3150 | 3750 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Výkon motoru | Těžká zátěž (CT) | (HP) | 40.0 | 50.0 | 60.0 | 75.0 | 100.0 | 125.0 | 150.0 | 200.0 | 250.0 | 300.0 | 350.0 | 400.0 | 500.0 | 600.0 |
| (kW) | 30.0 | 37.0 | 45.0 | 55.0 | 75.0 | 90.0 | 110.0 | 132.0 | 160.0 | 185.0 | 220.0 | 280.0 | 315.0 | 375.0 | ||
| Lehká zátěž (VT) | (HP) | 50.0 | 60.0 | 75.0 | 100.0 | 125.0 | 150.0 | 200.0 | 250.0 | 300.0 | 350.0 | 400.0 | 500.0 | 600.0 | 700.0 | |
| (kW) | 37.0 | 45.0 | 55.0 | 75.0 | 90.0 | 110.0 | 132.0 | 160.0 | 185.0 | 220.0 | 280.0 | 315.0 | 375.0 | 450.0 | ||
| Výstup | Zdánlivý výkon [kVA] | 46.0 | 57.0 | 69.0 | 84.0 | 116.0 | 139.0 | 170.0 | 201.0 |
248.0 |
286.0 | 329.0 | 416.0 | 467.0 | 557.0 | |
| Jmenovitý proud [A] | (CT) | 61.0 | 75.0 | 91.0 | 110.0 | 152.0 | 183.0 | 223.0 | 264.0 | 325.0 | 370.0 | 432.0 | 547.0 | 613.0 | 731.0 | |
| (VT) | 75.0 | 91.0 | 110.0 | 152.0 | 183.0 | 223.0 | 264.0 | 325.0 | 370.0 | 432.0 | 547.0 | 613.0 | 731.0 | 877.0 | ||
| Frekvence [Hz] | 0~400Hz (vektor bez zp. vazby 1:0~300Hz, vektor bez zp. vazby 2, vektor 0.1~120Hz) | |||||||||||||||
| Napětí [V] | 3x0~vstupní napětí | |||||||||||||||
| Vstup | Napětí [V] | 3-fázové 380~480VAC (-15%~+10%) | ||||||||||||||
| Frekvence [Hz] | 50~60Hz (±5%) | |||||||||||||||
| Jmenovitý proud [A] | (CT) | 55.5 | 67.9 | 82.4 | 102.6 | 143.4 | 174.7 | 213.5 | 255.6 | 316.3 | 404.0 | 466.0 | 605.0 | 674.0 | 798.0 | |
| (VT) | 67.5 | 81.7 | 101.8 | 143.6 | 173.4 | 212.9 | 254.2 | 315.3 | 359.3 | 463.0 | 590.0 | 673.0 | 796.0 | 948.0 | ||
Technická specifikace frekvenčního měniče Starvert iS7
- Skalární U/F řízení nebo vektorové řízení s/bez zpětné vazby
- Možnost přímého připojení tepelné ochrany motoru (PTC/NTC)
- IGBT technologie
- LCD Loader: Odnímatelný operátorský panel
- Seriové rozhraní RS485 s protokolem MODBUS RTU / LS BUS
- Přetižitelnost: VT: 110% In/1 min. (ventilátory, čerpadla) , CT: 150% In/1 min. (obecná zátěž)
- Maximální výstupní frekvence: 400Hz
- Proudová limitace při rozběhu, doběhu a ustáleném chodu
- Nastavitelný modulační kmitočet 1~15 kHz
- Automatické / manuální momentové zesílení
- Vyhledávání frekvence / rychlosti
- Integrovaný brzdný tranzistor
- Integrovaný PID regulátor
- Funkce Autotuning pro optimální přizpůsobení měniče motoru
- Volba "S" křivky
- Možnost přednastavitelných frekvencí
- 8 NPN / PNP programovatelných digitálních vstupů
- 2 analogové vstupy 0~10Vdc a 0 (4)~20mA
- 1 programovatelný výstup - otevřený kolektor
- 2 programovatelné výstupy – relé
- 2 analogové programovatelné výstupy 0~10Vdc a 0 (4)~20mA
- EMC - ve shodě s EN61800-3 pro průmysl. prostředí (Industrial area / Environment 2)
Volitelné příslušenství frekvenčního měniče Starvert iS7
- Vstupní RFI filtr pro bytovou mez odrušení (integrovaný - dle typu měniče)
- DC tlumivka (integrovaná - dle typu měniče)
- Brzdný odpor
- Analogový převodník U/I (0~10V / 4~20mA)
- Přídavné výstupní relé - otevřený kolektor
- Přídavné karty: PLC karta, Encoder, Profibus-DP, Modbus-TCP, LonWorks, DeviceNet/CANopen, R-Net, Rozšiřující karta I/O vstupů
- Převodník RS485/232
- Dálkový ovladač FRECON TELECONTROL
Dokumenty k frekvenčním měničům Starvert iS7 ke stažení:
- Reklamní prospekt - frekvenční měnič Starvert iS7 (CZ)
- Návod k obsluze - frekvenční měnič Starvert iS7 (CZ)
- ES Prohlášení o shodě LS Electric
- UKCA Declaration of Conformity LS Electric
- UL Certificate LS Electric
- Safety Certificate LS Electric
- Safety Certificate 2 LS Electric
- DNV Certificate LS Electric
