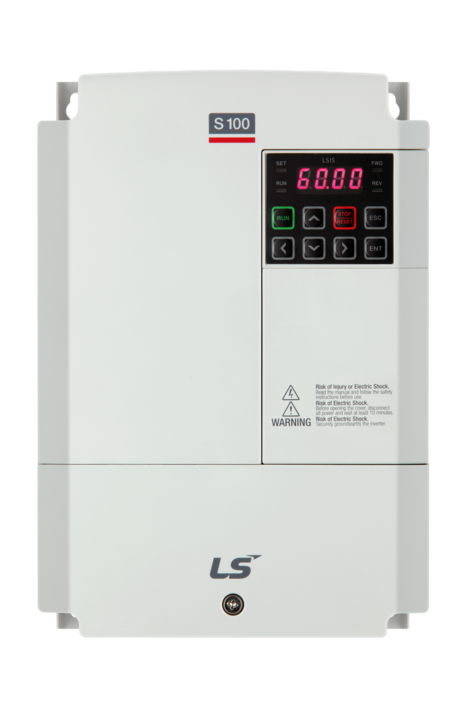

LSLV S100
Výkon:
0.4~75.0kW
Vstup:
1x200~240V, 3x200~240V, 3x380~480V
Výstup:
3x0~Vstupní napětí
Frekvenční měnič pro asynchronní motory (skalární U/F řízení, kompenzace skluzu nebo vektorové řízení bez zpětné vazby).
- Rozsah vstupního napětí:
1 fázové 200~240V: 0.4~2.2kW
3 fázové 200~240V: 0.4~15.0kW
3 fázové 380~480V: 0.4~75.0kW - Integrovaný operátorský panel

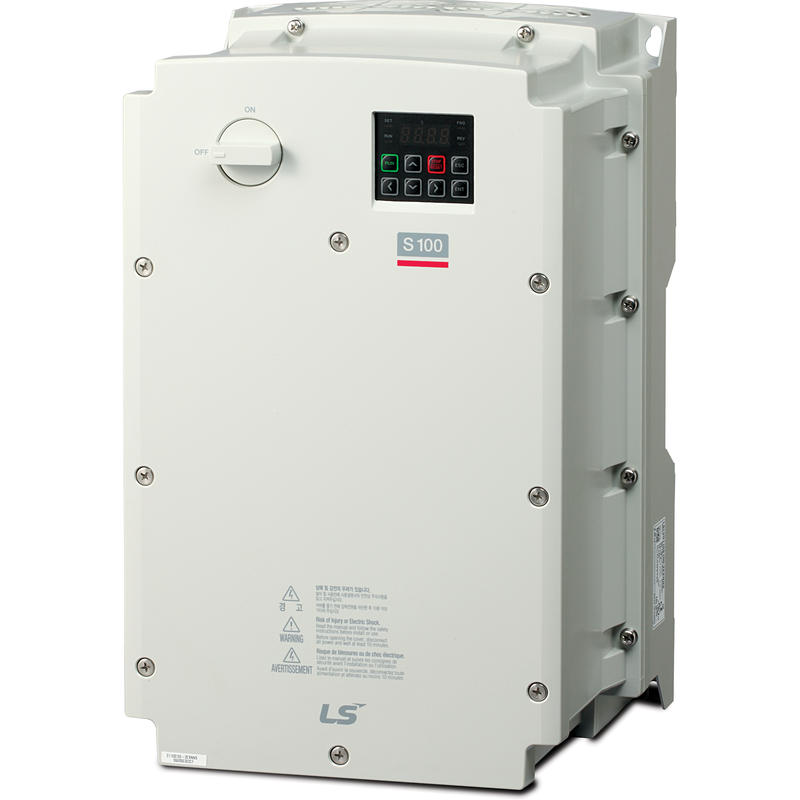

- Krytí: IP20 / IP66 (viz. technická specifikace)
Výrobce: LS Electric / Korea
Specifikace
Výkonová řada frekvenčních měničů LSLV S100
1-fáze 200V (0.4~22.0kW)
| Model LSLV____S100-1_____ | 0004 | 0008 | 0015 | 0022 | ||
|---|---|---|---|---|---|---|
| Výkon motoru | Těžká zátěž (HD) | (HP) | 0.5 | 1.0 | 2.0 | 3.0 |
| (kW) | 0.4 | 0.75 | 1.5 | 2.2 | ||
| Lehká zátěž (ND) | (HP) | 1.0 | 2.0 | 3.0 | 5.0 | |
| (kW) | 0.75 | 1.5 | 2.2 | 3.7 | ||
| Výstup | Jmenovitý výkon [kVA] | (HD) | 1.0 | 1.9 | 3.0 | 4.2 |
| (ND) | 1.2 | 2.3 | 3.8 | 4.6 | ||
| Jmenovitý proud [A] | (HD) | 2.5 | 5.0 | 8.0 | 11.0 | |
| (ND) | 3.1 | 6.0 | 9.6 | 12.0 | ||
| Frekvence [Hz] | 0~400Hz (IM sensorless: 0~120Hz) | |||||
| Napětí [V] | 3x0~vstupní napětí | |||||
| Vstup | Napětí [V] | 3-fázové 200~240VAC (-15%~+10%) | ||||
| Frekvence [Hz] | 50~60Hz (±5%) | |||||
| Jmenovitý proud [A] | (HD) | 4.4 | 9.3 | 15.6 | 21.7 | |
| (ND) | 5.8 | 11.7 | 19.7 | 24.0 | ||
| Přetižitelnost |
HD/CT: (obecná zátěž) 150%/1min. ND/VT: (ventilátory, čerpadla) 120%/1min. |
|||||
| Krytí | IP20 | |||||
| Hmotnost [kg] | 1.1 | 1.6 | 1.8 | 2.2 | ||
3-fáze 200V (0.4~15.0kW)
| Model LSLV____S100-2_____ | 0004 | 0008 | 0015 | 0022 | 0037 | 0040 | 0055 | 0075 | 0110 | 0150 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Výkon motoru | Těžká zátěž (HD) | (HP) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 5.4 | 7.5 | 10.0 | 15.0 | 20.0 |
| (kW) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 4.0 | 5.5 | 7.5 | 11.0 | 15.0 | ||
| Lehká zátěž (ND) | (HP) | 1.0 | 2.0 | 3.0 | 5.0 | 5.4 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 | |
| (kW) | 0.75 | 1.5 | 2.2 | 3.7 | 4.0 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | ||
| Výstup | Jmenovitý výkon [kVA] | (HD) | 1.0 | 1.9 | 3.0 | 4.2 | 6.1 | 6.5 | 9.1 | 12.2 | 17.5 | 22.9 |
| (ND) | 1.2 | 2.3 | 3.8 | 4.6 | 6.9 | 6.9 | 11.4 | 15.2 | 21.3 | 26.3 | ||
| Jmenovitý proud [A] | (HD) | 2.5 | 5.0 | 8.0 | 11.0 | 16.0 | 17.0 | 24.0 | 32.0 | 46.0 | 60.0 | |
| (ND) | 3.1 | 6.0 | 9.6 | 12.0 | 18.0 | 18.0 | 30.0 | 40.0 | 56.0 | 69.0 | ||
| Frekvence [Hz] | 0~400Hz (IM sensorless: 0~120Hz) | |||||||||||
| Napětí [V] | 3x0~vstupní napětí | |||||||||||
| Vstup | Napětí [V] | 3-fázové 200~240VAC (-15%~+10%) | ||||||||||
| Frekvence [Hz] | 50~60Hz (±5%) | |||||||||||
| Jmenovitý proud [A] | (HD) | 2.2 | 4.9 | 8.4 | 11.8 | 17.5 | 18.5 | 25.8 | 34.9 | 50.8 | 66.7 | |
| (ND) | 3.0 | 6.3 | 10.8 | 13.1 | 19.4 | 19.4 | 32.7 | 44.2 | 62.3 | 77.2 | ||
| Přetižitelnost |
HD/CT (obecná zátěž): 150%/1min. ND/VT (ventilátory, čerpadla): 120%/1min. |
|||||||||||
| Krytí | IP20 | |||||||||||
| Hmotnost [kg] | 0.9 | 0.9 | 1.3 | 1.5 | 2.0 | 2.0 | 3.3 | 3.3 | 4.6 | 7.1 | ||
3-fáze 400V (0.4~22.0kW)
| Model LSLV____S100-4_____ | 0004 | 0008 | 0015 | 0022 | 0037 | 0040 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Výkon motoru | Těžká zátěž (HD) | (HP) | 0.5 | 1.0 | 2.0 | 3.0 | 5.0 | 5.4 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 |
| (kW) | 0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 4.0 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | 22.0 | ||
| Lehká zátěž (ND) | (HP) | 1.0 | 2.0 | 3.0 | 5.0 | 5.4 | 7.5 | 10.0 | 15.0 | 20.0 | 25.0 | 30.0 | 40.0 | |
| (kW) | 0.75 | 1.5 | 2.2 | 3.7 | 4.0 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | 22.0 | 30.0 | ||
| Výstup | Jmenovitý výkon [kVA] | (HD) | 1.0 | 1.9 | 3.0 | 4.2 | 6.1 | 6.9 | 9.1 | 12.2 | 18.3 | 22.9 | 29.7 | 34.3 |
| (ND) | 1.5 | 2.4 | 3.9 | 5.3 | 7.6 | 7.6 | 12.2 | 17.5 | 22.9 | 29.0 | 33.5 | 44.2 | ||
| Jmenovitý proud [A] | (HD) | 1.3 | 2.5 | 4.0 | 5.5 | 8.0 | 9.0 | 12.0 | 16.0 | 24.0 | 30.0 | 39.0 | 45.0 | |
| (ND) | 2.0 | 3.1 | 5.1 | 6.9 | 10.0 | 10.0 | 16.0 | 23.0 | 30.0 | 38.0 | 44.0 | 58.0 | ||
| Frekvence [Hz] | 0~400Hz (IM sensorless: 0~120Hz) | |||||||||||||
| Napětí [V] | 3x0~vstupní napětí | |||||||||||||
| Vstup | Napětí [V] | 3-fázové 380~480VAC (-15%~+10%) | ||||||||||||
| Frekvence [Hz] | 50~60Hz (±5%) | |||||||||||||
| Jmenovitý proud [A] | (HD) | 1.1 | 2.4 | 4.2 | 5.9 | 8.7 | 9.8 | 12.9 | 17.5 | 26.5 | 33.4 | 43.6 | 50.7 | |
| (ND) | 2.0 | 3.3 | 5.5 | 7.5 | 10.8 | 10.8 | 17.5 | 25.4 | 33.4 | 42.5 | 49.5 | 65.7 | ||
| Přetižitelnost |
HD/CT (obecná zátěž): 150%/1min. ND/VT (ventilátory, čerpadla): 120%/1min. |
|||||||||||||
| Krytí | IP20 | |||||||||||||
| Hmotnost [kg] | 1.18 | 1.18 | 1.77 | 1.8 | 2.23 | 2.23 | 3.3 | 3.4 | 4.6 | 4.8 | 7.5 | 7.5 | ||
3-fáze 400V (30.0~75.0kW)
| Model LSLV____S100-4______ | 0300 | 0370 | 0450 | 0550 | 0750 | ||
|---|---|---|---|---|---|---|---|
| Výkon motoru | Těžká zátěž (HD) | (HP) | 40.0 | 50.0 | 60.0 | 75.0 | 100.0 |
| (kW) | 30.0 | 37.0 | 45.0 | 55.0 | 75.0 | ||
| Lehká zátěž (ND) | (HP) | 50.0 | 60.0 | 75.0 | 100.0 | 120.0 | |
| (kW) | 37.0 | 45.0 | 55.0 | 75.0 | 90.0 | ||
| Výstup | Jmenovitý výkon [kVA] | (HD) | 46.0 | 57.0 | 69.0 | 84.0 | 116.0 |
| (ND) | 55.0 | 67.0 | 78.0 | 106.0 | 126.0 | ||
| Jmenovitý proud [A] | (HD) | 61.0 | 75.0 | 91.0 | 110.0 | 152.0 | |
| (ND) | 75.0 | 91.0 | 107.0 | 142.0 | 169.0 | ||
| Frekvence [Hz] | 0~400Hz (IM sensorless: 0~120Hz) | ||||||
| Napětí [V] | 3x0~vstupní napětí | ||||||
| Vstup | Napětí [V] | 3-fázové 380~480VAC (-15%~+10%) | |||||
| Frekvence [Hz] | 50~60Hz (±5%) | ||||||
| Jmenovitý proud [A] | (HD) | 56.0 | 69.0 | 85.0 | 103.0 | 143.0 | |
| (ND) | 69.0 | 85.0 | 100.0 | 134.0 | 160.0 | ||
| Přetižitelnost |
HD/CT (obecná zátěž): 150%/1min. ND/VT (ventilátory, čerpadla): 120%/1min. |
||||||
| Krytí | IP20 | ||||||
| Hmotnost [kg] | 25.8 | 34.4 | 34.4 | 41.8 | 43.8 | ||
Technická specifikace frekvenčního měniče LSLV S100:
- Krytí IP20 nebo IP66
- Integrovaný LED panel (do 22.0kW), integrovaný LCD panel (30.0~75.0kW)
- Způsob řízení: skalární U/f, kompenzace skluzu, vektorové řízení bez zpětné vazby
- Sériové rozhraní RS485 s protokolem MODBUS RTU, LSBus
- Přetižitelnost: 120% In / min (lehká zátěž), 150% In / min (těžká zátěž)
- Maximální výstupní frekvence: 400Hz / vektorové řízení bez zpětné vazby 120Hz
- Auto-tuning
- Proudová limitace při rozběhu, doběhu a ustáleném chodu
- Možnost přednastavitelných frekvencí
- Možnost zakázaných frekvencí
- 5 NPN/PNP programovatelných digitálních vstupů
- Pulsní vstup / výstup (5~32kHz)
- 2 analogové vstupy 0~10Vdc, 0~10V nebo 0 (4)~20mA
- 1 programovatelný výstup: otevřený kolektor
- 1 programovatelný výstup: relé
- 1 analogový programovatelný výstup: 0~10Vdc, 0 (4)~20mA
- Nastavitelný modulační kmitočet: 1~15Hz
- Integrovaný brzdný modul (do výkonu 22.0kW)
- Nastavení vlastního průběhu nebo volba přednastavené U/f křivky
- Vyhledávání frekvence
- Integrovaný PID regulátor
- Volba "S" křivky
- STO funkce
- P2P funkce
- 1:N řízení (RS485, operátorský panel)
- EMC - ve shodě s EN61800-3 pro průmysl. prostředí (Industrial area / environment 2)
Volitelné příslušenství k frekvenčnímu měniči LSLV S100:
- Brzdný odpor
- Kryt svorek
- Volitelný LCD panel (iS7)
- Přídavné výstupní relé: otevřený kolektor
- Komunikace Ethernet IP, Modbus TCP, EtherCAT, CANopen, Profibus-DP, PROFInet
Dokumenty k frekvenčním měničům LSLV S100 ke stažení:
- Reklamní prospekt - frekvenční měnič LSLV S100 (CZ)
- Reklamní prospekt - frekvenční měnič LSLV S100/REG (CZ)
- Reklamní prospekt - frekvenční měnič LSLV S100 IP66 (CZ)
- Návod k obsluze - frekvenční měnič LSLV S100 (CZ)
- Návod k obsluze - frekvenční měnič LSLV S100/REG (CZ)
- ES Prohlášení o shodě LS Electric
- UKCA Declaration of Conformity LS Electric
- Safety Certificate LS Electric
